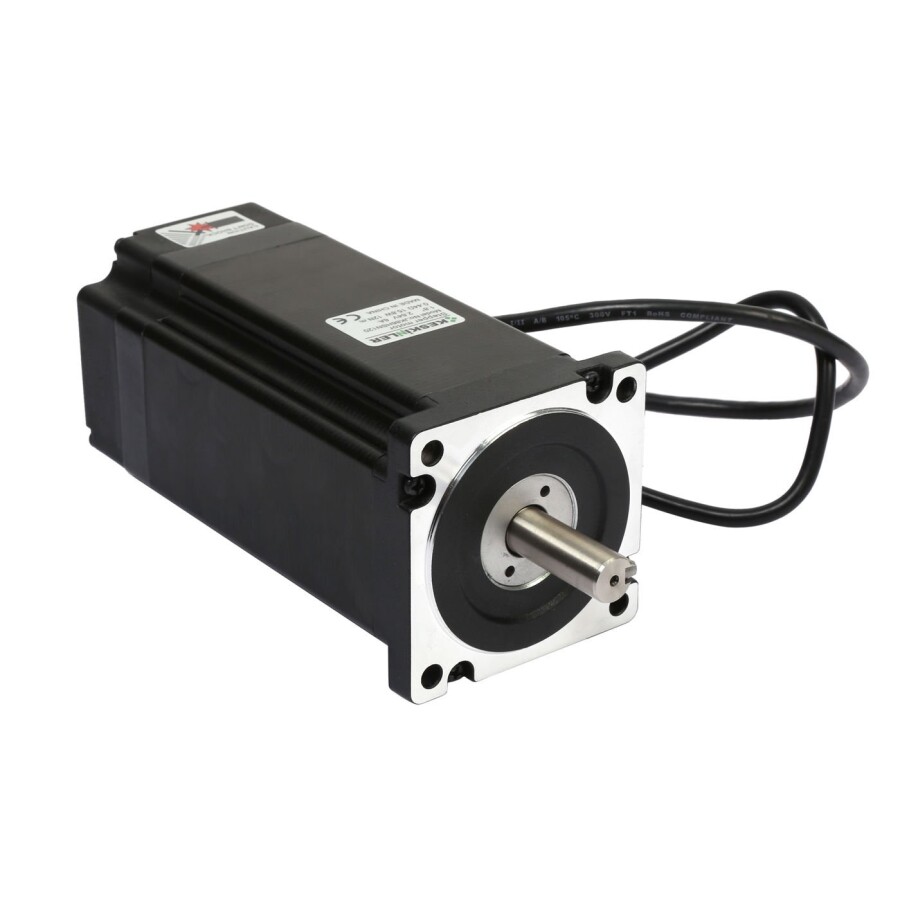

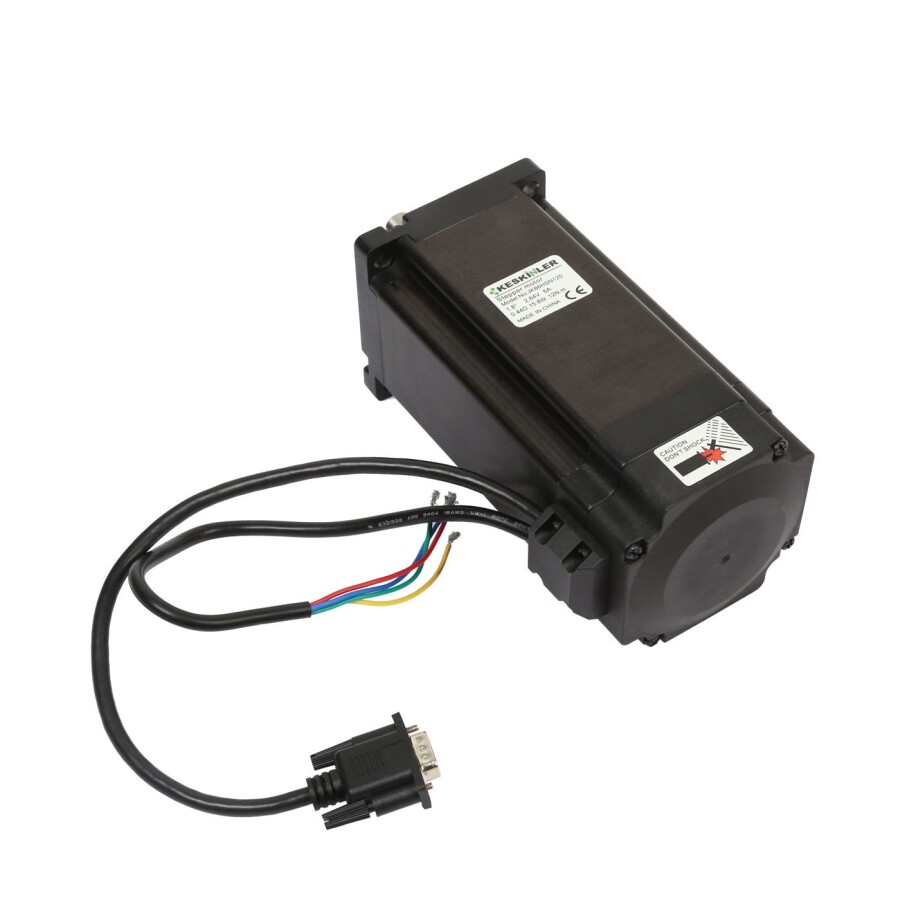

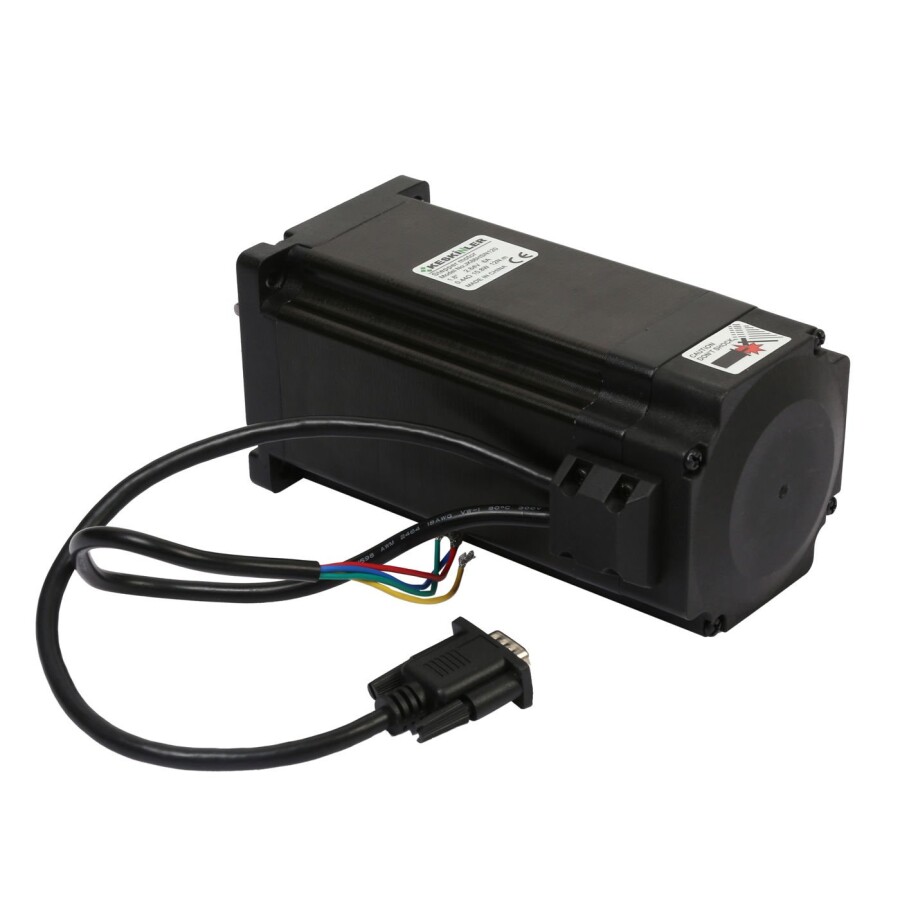

JK86HSN120 NEMA34 Encoderli Step Motor
JK86HSN120 NEMA34 Encoderli Step Motor, özellikle hassas konumlandırma gereken projelerinizde, makine imalatında, üretim yaptığınız çeşitli makinelerde kullanabileceğiniz bir motor çeşididir. Encoderli step motorlar
closed loop yani
kapalı devre step motor ismiyle de anılmaktadır.
3D Çizim Dosyası
Özellikler:
- Açı Değeri: 1.8 derece
- Voltaj: 2.64 V
- Tepe Akım Değeri: 6 A
- Tork: 12 N.m
- Ağırlık: 5.6 kg
Kablo Renkleri:
- Kırmızı: A+
- Yeşil: A-
- Sarı: B+
- Mavi: B-
Enkoder Bağlantısı:
- EA+: Siyah
- EA-: Mavi
- EB+: Sarı
- EB-: Yeşil
- Vcc: Kırmızı
- EGND: Beyaz
Teknik Çizim:
